USRP B310搭載RF収録再生システム

メーカーのホスト転送機能。SSDへの保存性能はPC・ソフトウェアを含む構成で確認します。

メーカーのホスト転送機能。SSDからの読み出し性能はPC・ソフトウェアを含む構成で確認します。

標準のreplay FPGAにRFNoC Replayを搭載。fifo FPGAはDRAMを転送バッファとして利用します。○はメーカー機能としての対応を示し、当社ソフトウェアでの動作確認は別途必要です。

DDR3。replay / fifoのFPGA構成により用途が異なります。Replayで使用可能な容量・領域配分は別途確認。

メーカーによる2RX＋2TXのホスト転送試験あり。レートはPCIe / Thunderboltとチャネル構成によって異なります。当社のSSD収録・再生実績ではありません。

外部基準入力は10 MHz / 122.88 MHz / 125 MHzに対応。

外部RF LO用端子なし。REF INおよびSYNCの高周波基準クロックとは区別します。

SYNCから分配するのは122.88 MHz / 125 MHzの基準クロックとPPSで、RF LO出力ではありません。

共通基準クロック・PPSまたは専用SYNCケーブルを使用。専用ケーブルで最大4台を同期。配線と同期元を初期化前に設定します。

メーカーのホスト転送試験に基づく最大値。Thunderboltで2TXは62.5 MS/s、1RX＋1TXは62.5 MS/s、2RX＋2TXは31.25 MS/s（各ch）。標準replay FPGA・掲載試験環境の値。

動作中のマスタークロック変更は不可。

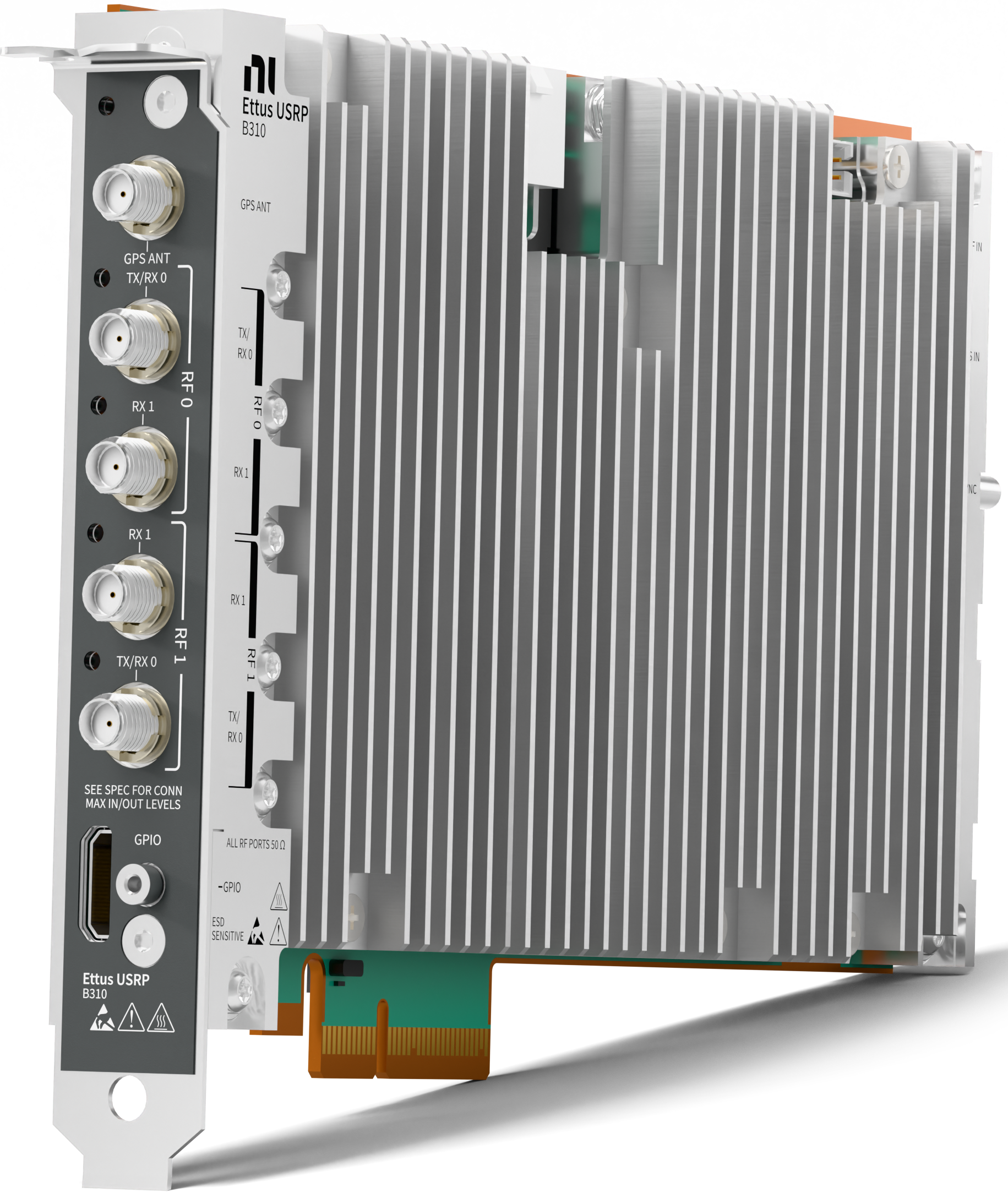

PCIe版はPCのスロットに装着。Thunderbolt版は外部電源を接続し、データ用Thunderboltポートと区別します。

Thunderbolt版はパッシブ冷却筐体。PCIe版はヒートシンク付き。設置時の放熱条件は形態ごとに確認します。

Thunderbolt版はオプションのラックマウントキットに対応。他の形態への適用は含みません。
