200 MHz BW/ch・2系統の広帯域構成

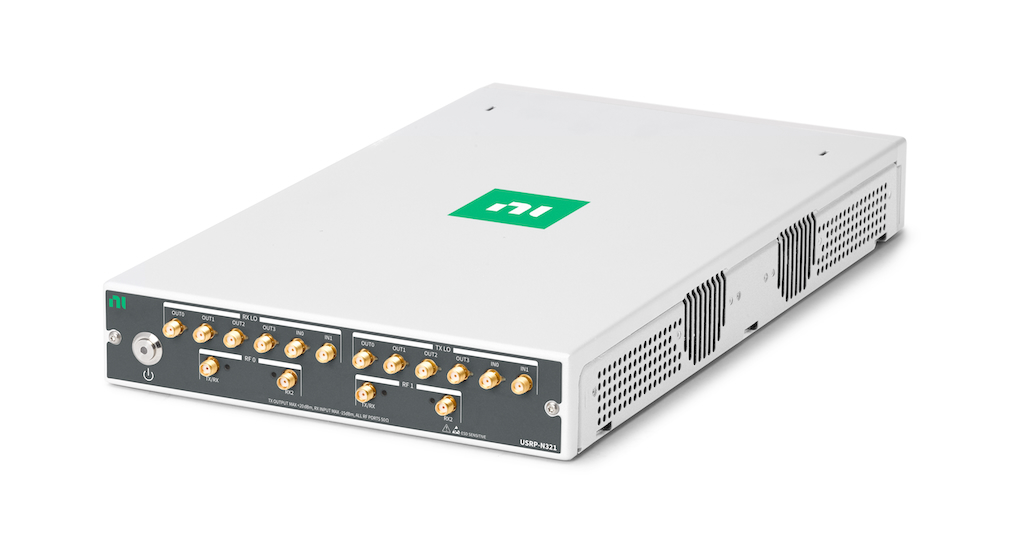

USRP N320 / N321搭載RF収録再生システム
ソフトウェア無線機（USRP）とPCを組み合わせたRF収録再生システムです。
- 3 MHz〜6 GHzのRF信号を収録・再生
- ストリーミング方式で、200 MHz BW × 2 chの信号を収録・再生
- 本体メモリ方式で、1チャネルあたり最大200 MHz BWの信号を収録・再生
- 方式に合わせて、ノートPCまたはワークステーションを選択
- N321はLO分配機能を備え、複数台でLOを共有する構成に対応
- RF周波数範囲
- 3 MHz〜
6 GHz - 収録・再生
帯域幅／ch - 200 MHz BW
- チャネル数
- RX 2 ch /
TX 2 ch
お届けするシステム構成
N320 / N321と制御PCを、設定済みのシステムでお届け。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
- USRP
- N320またはN321。LO分配出力が必要ならN321
- PC構成
- 小型ワークステーション（以下は構成例）
- CPU
- Intel Core Ultraシリーズ
- メモリ
- 16 GB〜
- システム用SSD
- NVMe SSD 256 GB
- 保存用SSD
- NVMe SSD 4 TB × 2
- USRPとの接続
- 1 GbE（RJ45） × 1
1 GbE／10 GbE（SFP+） × 1
10 GbE（SFP+） × 1
10 GbE（QSFP+） × 1〔2系統に分岐〕ポート数はUSRP側の数です。使用するイーサネットポートと通信速度は構成によって異なります。
接続条件を見る → - 納品時のFPGAフレーバー
- XG
標準構成では、このフレーバーに対応したハードウェア構成で納品します。 - USRPの電源
- ACアダプター
- ソフトウェア・設定
- 収録再生ソフトウェア、データビューア、Ubuntu Linux、ドライバーを設定してお届けします。
- 操作資料
- 日本語の技術・操作マニュアル（電子版）
掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
収録再生方式
長時間ならストリーミング、短い区間の取得・繰り返し再生なら本体メモリ。
| ストリーミング方式 | 本体メモリ方式 | |
|---|---|---|
| 向く使い方 | 長時間の収録・連続再生 | 短い区間の取得・同じ波形の繰り返し再生 |
| 収録時間・再生波形長 | SSD空き容量とデータ量による | 収録：最長約1.07秒／再生波形：約0.54秒分（200 MHz BW/ch × 2 ch、計算値） |
| PC構成の目安 | 小型ワークステーション | ノートPCも選択可能 |
両方式のRF構成は200 MHz BW/ch × 2 chです。
時間は容量からの計算値で、ストリーミングの連続動作性能はPC・接続・SSD構成によります。
本体メモリの繰り返し収録には、データ転送などによる収録されない時間があります。
本体メモリ方式で使えるチャネル数（USRP 1台あたり）
受信のみ・送信のみの場合はそれぞれ最大2 ch、送受信同時は受信1 ch＋送信1 chまでです。
N321のHG／XG構成の値です。N320のチャネル数は未確認です。
| 使用方法 | 受信（収録） | 送信（再生） |
|---|---|---|
| 受信のみ | 2 ch | — |
| 送信のみ | — | 2 ch |
| 送受信同時 | 1 ch | 1 ch |
送受信同時は、収録・再生の両方に本体メモリ方式を使う場合です。
収録と再生の方式を組み合わせて、同時に使用できます。方式の選び方は共通FAQをご覧ください。
実際の画面で見る使い方
用途に合わせて構成を選ぶ
選べるオプション。
データ退避用の高速外付けSSD
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。
OctoClock CDA-2990 ↗
型番：784305-01
オプション外部から入力した10 MHz・PPSを最大8系統へ分配。
外部の10 MHz・PPS信号源が必要です。LO分配器ではありません。
3 VアクティブGPSアンテナ ↗
オプションGPSDOで衛星信号を受信するためのアンテナ。
本体内蔵GPSDOを使用するときに追加。GPSDOモジュールの増設ではありません。
この機種のポイント
N320とN321の違い
外部LO入力は両機種に対応。N321は受信・送信それぞれ4分配のLO出力を備え、他の装置へLOを分配できます。前面のDB15 GPIO端子はN320のみが備えます。
外部LO使用時は450 MHz〜6 GHz
LO共有による位相同期に使用するRF中心周波数は450 MHz〜6 GHzです。
N321＋N320の2台で、受信4 chのLOを共有
複数アンテナの位相関係を使う測定では、共通のLO（局部発振信号）を各装置へ供給します。N321がLOの生成と分配を担い、N320を組み合わせてチャネルを増やせます。
画像をタップして拡大 ↗
受信LOの概念図です。RX OUT2/3は未使用です。10 MHz・PPSの同期配線、PC・データ接続は省略しています。位相同期にはRF中心周波数450 MHz以上が必要です。
EttusのLO分配資料（AN-725）を基に作成。メーカーの接続例であり、当社システムの確認済み性能を示すものではありません。
実機で確かめた性能
現在、実機での動作確認を進めています。結果はこのページで順次公開します。
掲載前の条件（帯域・チャネル数・収録時間など）についても、ご相談いただければ個別にお答えします。
ご相談・お見積もり
N320 / N321の構成を相談する。
用途やご希望を、分かる範囲でお知らせください。PC・SSD・オプションも含めてご案内します。
選定の前に
この機種のよくあるご質問。
収録・再生・データ保存
N321の本体メモリ方式で収録・再生できる時間は、どのくらいですか？
200 MHz BW/ch・2 chの場合、各チャネルの収録時間は最長約1秒、保存できる再生波形は約0.5秒分が計算上の目安です。
- 収録の例：CH0とCH1で同時に収録し、各チャネルに約1秒分までのデータを保存できます。収録時間は、この範囲内で指定します。
- 再生の例：CH0とCH1に各チャネル約0.5秒分までの波形を保存し、2 chで同時に再生できます。保存した波形は繰り返し再生できます。
使用チャネル数などの条件が同じなら、IQレートを半分にすると、指定できる最長の収録時間も、保存できる再生波形の長さも、計算上2倍になります。
使用チャネル数を半分にした場合も、同じように2倍になります。
使用チャネル数とIQレートを両方とも半分にすると、指定できる最長の収録時間も、保存できる再生波形の長さも、計算上4倍になります。
収録のみ、または再生のみで使用する場合の、現在のアプリの容量計算に基づく目安です。上限付近まで収録・再生した実機確認結果ではありません。
実際に設定できるIQレートには機種・構成による制限があります。詳しい計算条件は「本体メモリの計算方法と前提」をご確認ください。
外付けSSDは何に使いますか？
収録データの退避や受け渡しに使います。
同期・位相・LO共有
N321のLO入力・出力端子は、どう使い分けますか？
N321のIN0は分配器への入力、IN1は自機のRF回路への入力です。RX用・TX用にそれぞれ1入力4出力の分配器を備え、OUT0〜OUT3からLOを供給します。分配元には内蔵LO（チャネル0）またはIN0からの外部LOを選べます。
図の構成では、分配出力の1本を同じN321のIN1へ戻し、もう1本をN320のLO入力へ接続します。N320は受け取ったLOを自機の2 chで使用します。他の装置へ分配するLO出力は備えていません。
接続する出力の有効化と、各チャネルの外部LO使用設定が必要です。LO経路のケーブル長をそろえ、10 MHz・PPSの同期も別途構成します。
外部LOの周波数・入力レベルには条件がありますか？
N320/N321の外部LO入力範囲は450 MHz〜6 GHzです。入力レベルは推奨＋5 dBm、指定範囲は＋3〜＋7 dBmです。
LO共有で位相関係をそろえる構成は、RF中心周波数450 MHz以上が条件です。本体のRF周波数範囲3 MHz〜6 GHz全域で利用できるわけではありません。位相の再現性や連続動作中のドリフトは、使用周波数・配線・設定をそろえたシステムとして確認します。
複数台ならそのままチャネルを増やせますか？
ネットワーク、PC、保存速度、クロック・LOを合わせた検証が必要です。単体の性能を台数倍した連続保存性能として保証するものではありません。
接続・給電・機器構成
N320とN321は、どこが違いますか？
外部LO入力は両機種に対応します。N321は受信・送信それぞれ4分配のLO出力を備え、LOの分配元として使えます。前面のDB15 GPIO端子はN320のみが備えるため、外部機器との制御・連携に使う場合はこの違いも確認します。
比較表は共通仕様を1列にまとめ、LO出力の対応を機種別に表示しています。ゲイン設定範囲・ステップの共通値はメーカー資料を参照しています。機器取得記録はN321のもので、N320の取得結果を示すものではありません。
USRPのイーサネットポートの通信速度や使用条件は？
標準構成のXGフレーバーでは、以下の構成です。
- SFP+ ポート0：10 GbE
- SFP+ ポート1：10 GbE
- RJ45：1 GbE
収録再生アプリでHGフレーバーに切り替えると、以下の構成になります。
- SFP+ ポート0：1 GbE
- SFP+ ポート1：10 GbE
- RJ45：1 GbE
仕様と対応条件
基本仕様を詳しく確認する。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。
| 受信周波数範囲 | 3 MHz〜6 GHz🔗 |
|---|---|
| 送信周波数範囲 | 3 MHz〜6 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 200 MHz BW🔗 |
| 最大瞬時送信帯域幅 / ch | 200 MHz BW🔗 |
| 受信チャネル数 | 2🔗 |
| 送信チャネル数 | 2🔗 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | ○🔗 |
| 送信チャネルごとのRF周波数設定 | ○🔗 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜60 dB🔗 N320 / N321 受信ゲイン設定範囲の条件 N320/N321共通のメーカー仕様を掲載しています。当社の実機確認はN321によるもので、N320の実機確認は行っていません。 |
| 受信ゲイン設定ステップUHDの設定ステップ。 | 1.0 dB🔗 N320 / N321 受信ゲイン設定ステップの条件 N320/N321共通のメーカー仕様を掲載しています。当社の実機確認はN321によるもので、N320の実機確認は行っていません。 |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜60 dB🔗 N320 / N321 送信ゲイン設定範囲の条件 N320/N321共通のメーカー仕様を掲載しています。当社の実機確認はN321によるもので、N320の実機確認は行っていません。 |
| 送信ゲイン設定ステップUHDの設定ステップ。 | 1.0 dB🔗 N320 / N321 送信ゲイン設定ステップの条件 N320/N321共通のメーカー仕様を掲載しています。当社の実機確認はN321によるもので、N320の実機確認は行っていません。 |
| PC接続方式 | 1 / 10 GbE🔗 |
収録・再生方式
機器側の対応を比較。連続動作時間やPC・SSD性能は含みません。
| ストリーミング収録 | ○🔗 |
|---|---|
| ストリーミング再生 | ○🔗 |
| 本体メモリ収録/再生 | ○ N320 / N321 本体メモリ収録/再生の条件 対応するReplay入りFPGA構成で利用。 |
| DRAM搭載量FPGA側のDRAM容量。OS用メモリは含みません。 | 2 GiB（共有）🔗 N320 / N321 DRAM搭載量の条件 メーカー表記：PL用2,048 MB。OS用1,024 MBは含めない。 |
| 本体メモリ収録時間 / 再生波形長現在のアプリの容量計算による目安。収録のみ・再生のみの条件。 | 収録：約1.07秒／再生波形：約0.54秒分🔗@ 200 MHz BW × 2 ch現在のアプリの容量計算による目安 |
同時収録再生
○は対応する構成があることを示します。全帯域・全チャネル同時の保証ではありません。
| ストリーミング収録 ＋ ストリーミング再生 | ○🔗 N320 / N321 ストリーミング収録 ＋ ストリーミング再生の条件 機器側の全二重通信に対応。実際の転送帯域は接続構成による。 |
|---|---|
| ストリーミング収録 ＋ 本体メモリ再生 | ○混在方式と本体メモリ同士の同時動作条件を見る N320 / N321 ストリーミング収録 ＋ 本体メモリ再生の条件 混在方式の帯域・チャネル数は、PC・接続・SSD・FPGA構成と合わせて個別に確認します。本体メモリ方式同士の上限を、そのまま適用するものではありません。 |
| 本体メモリ収録 ＋ ストリーミング再生 | ○混在方式と本体メモリ同士の同時動作条件を見る N320 / N321 本体メモリ収録 ＋ ストリーミング再生の条件 混在方式の帯域・チャネル数は、PC・接続・SSD・FPGA構成と合わせて個別に確認します。本体メモリ方式同士の上限を、そのまま適用するものではありません。 |
| 本体メモリ収録 ＋ 本体メモリ再生 | ○本体メモリ方式同士の同時チャネル数を見る N320 / N321 本体メモリ収録 ＋ 本体メモリ再生の条件 本体メモリ方式同士の同時動作には、チャネル数・FPGA構成の条件があります。 |
| 本体メモリ同士の同時チャネル数 | 収録1＋再生1 |
同期
周波数・時刻の同期と、初期位相差の再現性を区別します。 初期位相差の再現性は位相差がゼロという意味ではありません。連続動作中の位相ドリフトは未評価です。同期と初期位相差の再現性の違いを見る
| 外部10 MHz基準入力 | ○🔗 |
|---|---|
| 外部PPS入力 | ○🔗 |
| GPSDO | 内蔵🔗 |
| 外部LO入力 | ○🔗 |
| LO出力・共有 | N320：× ／ N321：○🔗 N320 / N321 LO出力・共有の条件 N320はLO分配出力なし。N321はRX/TXそれぞれ4分配のLO出力に対応。 |
| 複数台の周波数・時刻同期 | ○🔗同期の詳細 |
数値未掲載・未確認・対象外の項目（2件）
| 受信チャネル間の初期位相差の再現性 | — |
|---|---|
| 送信チャネル間の初期位相差の再現性 | — |
RF受信性能
入力上限は損傷を避けるための制限。測定に適した入力レベルとは別です。
| RF入力上限レベル | −15 dBm🔗 N320 / N321 RF入力上限レベルの条件 導入ガイドのRF入力制限。 |
|---|---|
| 推奨RF入力上限レベルメーカーが入力上限と分けて公表している場合に掲載。 | −15 dBm🔗 N320 / N321 推奨RF入力上限レベルの条件 メーカーの推奨入力値。損傷限界とは区別。 |
| RF入力インピーダンス | 50 Ω🔗 |
| RF入力コネクタ | SMA🔗 |
| 雑音指数（NF） | 5.5 dB @ 1 GHz🔗 N320 / N321 雑音指数（NF）の条件 RX2端子。帯域・端子別の値は出典参照。 |
| 入力IP3（IIP3） | ＞＋13 dBm @ 450 MHz〜1 GHz🔗 N320 / N321 入力IP3（IIP3）の条件 周波数別の値。 |
数値未掲載・未確認・対象外の項目（4件）
| フルスケールに達する入力レベル | — |
|---|---|
| 受信ゲイン整定時間 | — |
| 受信DCオフセット | — |
| 受信イメージ抑圧性能 | — |
RF送信性能
出力やひずみの値は、周波数・ゲイン・補正条件と合わせて確認します。
| RF出力レベル（メーカー公表値） | ＋20 dBm @ 500 MHz🔗 N320 / N321 RF出力レベル（メーカー公表値）の条件 周波数別：＋10〜＋20 dBm。 |
|---|---|
| RF出力インピーダンス | 50 Ω🔗 |
| RF出力コネクタ | SMA🔗 |
| 送信位相雑音 | −117 dBc/Hz🔗 N320 / N321 送信位相雑音の条件 搬送波1 GHz・10 kHzオフセット。 |
| 出力IP3（OIP3） | ＞＋28 dBm @ 450 MHz〜1.6 GHz🔗 |
数値未掲載・未確認・対象外の項目（6件）
| 送受信間アイソレーション | — |
|---|---|
| 送信ゲイン整定時間 | — |
| LO漏れ | — |
| 送信イメージ抑圧性能 | — |
| 非高調波スプリアス | — |
| 出力雑音密度 | — |
設置・運用条件
USRP本体の仕様です。PC・SSD・付属品の重量などは含めません。
| 外形寸法 | 357.1 × 211.1 × 43.7 mm🔗 N320 / N321 外形寸法の条件 メーカー記載順：L × W × H。 |
|---|---|
| 本体重量 | 3.13 kg🔗 |
| 電源方式 | ACアダプター(12 V DC)🔗 |
| 消費電力 / 電源定格 | 60〜75 W（代表値）🔗 N320 / N321 消費電力 / 電源定格の条件 アプリケーションによる。 |
| 動作温度範囲 | 0〜50 ℃🔗 |
| ラック搭載 | ○・1U（別売キット）🔗 N320 / N321 ラック搭載の条件 別売1Uラックマウントキットを使用。対応USRPを2台搭載する構成。N300/N310/N320/N321に対応。 |
数値未掲載・未確認・対象外の項目（1件）
| 冷却方式 | — |
|---|
仕様・構成・アクセサリの出典
- Ettus Research：N320 製品・アクセサリ ↗
- Ettus Research：N321 製品・アクセサリ ↗
- UHD公式マニュアル：N320 / N321の構成・運用 ↗
- Ettus N320/N321仕様 / DDR3 Memory size🔗
- Ettus N320/N321仕様 / Gain range🔗
- Ettus N320/N321仕様 / Built-in GPSDO🔗
- Ettus N320/N321仕様 / RX Input Third-Order Intercept (IIP3)🔗
- Ettus N320/N321仕様 / 35.71 cm🔗
- Ettus N320/N321仕様 / Front Panel🔗
- Ettus N320/N321仕様 / 14 bit ADC, 16 bit DAC🔗
- Ettus N320/N321仕様 / 3.13 kg🔗
- Ettus N320/N321仕様 / 0 to 50🔗
- Ettus N320/N321仕様 / Number of channels🔗
- Ettus N320/N321仕様 / Key Features🔗
- Ettus N320/N321仕様 / TX/RX Port Noise Figure🔗
- Ettus N320/N321仕様 / Input voltage: 12 VDC🔗
- Ettus N320/N321仕様 / Table 3: TX Phase Noise🔗
- Ettus N320/N321仕様 / Table 2: Output Third-Order Intercept (OIP3)🔗
- Ettus N320/N321仕様 / Receiver🔗
- Ettus N320/N321仕様 / Maximum instantaneous bandwidth🔗
- Ettus N320/N321仕様 / Maximum recommended input power🔗
- Ettus N320/N321仕様 / Table 1: Maximum Output Power🔗
- Ettus N320/N321仕様 / Typical power consumption🔗
- Ettus N320/N321仕様 / Gain step🔗
- Ettus N320/N321仕様 / Frequency Range🔗
- Ettus N320/N321仕様 / RF Specifications🔗
- UHD N3xxマニュアル / N320/N321 2-channel Transceiver🔗
- UHD N3xxマニュアル / Network Connectivity🔗
- UHD N3xxマニュアル / External LOs🔗
- UHD N3xxマニュアル / N321 LO Distribution Board🔗
- UHD N3xxマニュアル / External references🔗
- Ettus N300/N310/N320/N321導入ガイド・RF入力制限 / Never apply more than -15 dBm of power into any RF input.🔗
- Ettus N300/N310 / ラックマウント対応・N320/N321互換🔗
- OctoClock CDA-2990の製品情報・使用写真の出典（Ettus Research） ↗
- 3 VアクティブGPSアンテナの製品情報・使用写真の出典（Ettus Research） ↗
- アクセサリの掲載根拠：メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗。2026年9月17日確認。
