ドーターボードで構成する2 ch

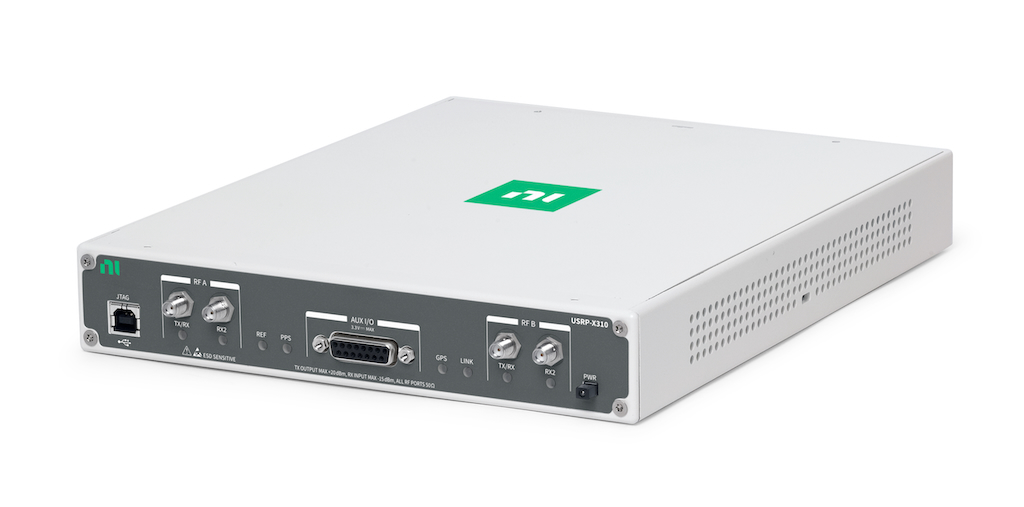

USRP X310＋OBX搭載RF収録再生システム
ソフトウェア無線機（USRP）とPCを組み合わせたRF収録再生システムです。
- 10 MHz〜8.4 GHzのRF信号を収録・再生
- ストリーミング方式で、最大160 MHz BW × 2 chの信号を収録・再生
- 本体メモリ方式で、1チャネルあたり最大160 MHz BWの信号を収録・再生
- 方式に合わせて、ノートPCまたはワークステーションを選択
- 外部LO分配なしでチャネル間の位相同期に対応。複数台はOctoClockで同期
- RF周波数範囲
- 10 MHz〜
8.4 GHz - 収録・再生
帯域幅／ch - 160 MHz BW受信中心周波数10〜500 MHzでは、帯域幅は最大84 MHz BW。
- チャネル数
- RX 2 ch /
TX 2 ch
お届けするシステム構成
X310＋OBXと制御PCを、設定済みのシステムでお届け。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
使用する周波数に応じた受信帯域と、PCへの転送性能を確認します。
- USRP
- X310 ＋ OBX-160 × 2枚
- PC構成
- 小型ワークステーション（以下は構成例）
- CPU
- Intel Core Ultraシリーズ
- メモリ
- 16 GB〜
- システム用SSD
- NVMe SSD 256 GB
- 保存用SSD
- NVMe SSD 4 TB × 2
- USRPとの接続
- 1 GbE／10 GbE（SFP+） × 1
10 GbE（SFP+） × 1ポート数はUSRP側の数です。使用するイーサネットポートと通信速度は構成によって異なります。
接続条件を見る → - 納品時のFPGAフレーバー
- XG
標準構成では、このフレーバーに対応したハードウェア構成で納品します。 - USRPの電源
- ACアダプター
- ソフトウェア・設定
- 収録再生ソフトウェア、データビューア、Ubuntu Linux、ドライバーを設定してお届けします。
- 操作資料
- 日本語の技術・操作マニュアル（電子版）
掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
収録再生方式
長時間ならストリーミング、短い区間の取得・繰り返し再生なら本体メモリ。
| ストリーミング方式 | 本体メモリ方式 | |
|---|---|---|
| 向く使い方 | 長時間の収録・連続再生 | 短い区間の取得・同じ波形の繰り返し再生 |
| 収録時間・再生波形長 | SSD空き容量とデータ量による | 収録：最長約0.67秒／再生波形：約0.34秒分（160 MHz BW/ch × 2 ch、計算値）（RX中心周波数500 MHz超） |
| PC構成の目安 | 小型ワークステーション | ノートPCも選択可能 |
両方式のRF構成は160 MHz BW/ch × 2 chです。 受信中心周波数10 MHz〜500 MHzでは、最大84 MHz BWに制限されます。
時間は容量からの計算値で、ストリーミングの連続動作性能はPC・接続・SSD構成によります。
本体メモリの繰り返し収録には、データ転送などによる収録されない時間があります。
本体メモリ方式で使えるチャネル数（USRP 1台あたり）
受信のみ・送信のみの場合はそれぞれ最大2 ch、送受信同時は受信1 ch＋送信1 chまでです。
OBX-160を2枚搭載したHG／XG構成。
| 使用方法 | 受信（収録） | 送信（再生） |
|---|---|---|
| 受信のみ | 2 ch | — |
| 送信のみ | — | 2 ch |
| 送受信同時 | 1 ch | 1 ch |
送受信同時は、収録・再生の両方に本体メモリ方式を使う場合です。
収録と再生の方式を組み合わせて、同時に使用できます。方式の選び方は共通FAQをご覧ください。
実際の画面で見る使い方
用途に合わせて構成を選ぶ
選べるオプション。
データ退避用の高速外付けSSD
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。
基板実装型GPSDO（OCXO） ↗
オプションGPSを基準にした周波数・時刻同期を追加。
X300 / X310向けのメーカー推奨オプションです。
X300 / X310用1Uラックマウント ↗
オプションX310をラックに固定するための取付キット。
設置台数とラックの奥行き・放熱条件を確認します。
PCIe接続キット ↗
構成変更用X310をPCへPCIeで接続する構成変更用。
このページの10 GbE構成とは接続方式が変わります。ソフトウェアを含めて個別確認します。
OctoClock CDA-2990 ↗
型番：784305-01
オプション外部から入力した10 MHz・PPSを最大8系統へ分配。
複数台のX310へ共通の10 MHz・PPSを分配します。外部の基準信号源と、機器側の同期設定が必要です。LO分配器ではありません。
位相同期の条件を見る →この機種のポイント
受信中心周波数によって使える帯域幅が変わります
受信中心周波数10 MHz〜500 MHzでは最大84 MHz BW、500 MHz超では最大160 MHz BWです。
2 ch構成にはRFボードを2枚搭載
X310にOBX-160を2枚搭載し、受信・送信それぞれ2 chで使用します。
外部LO分配なしでチャネル間の位相同期に対応
複数台ではOctoClockから10 MHz・PPSを分配し、機器の設定をそろえて位相同期を行います。
実機で確かめた性能
現在、実機での動作確認を進めています。結果はこのページで順次公開します。
掲載前の条件（帯域・チャネル数・収録時間など）についても、ご相談いただければ個別にお答えします。
ご相談・お見積もり
X310＋OBXの構成を相談する。
用途やご希望を、分かる範囲でお知らせください。PC・SSD・オプションも含めてご案内します。
選定の前に
この機種のよくあるご質問。
帯域・チャネル数・中心周波数
受信時に160 MHz BWを使えるのは、どの周波数ですか？
X310＋UBX-160／OBX-160の受信帯域幅は、受信する信号の中心周波数によって変わります。
- 10 MHz〜500 MHz：各チャネル最大84 MHz BW
- 500 MHz超：各チャネル最大160 MHz BW
例えば、中心周波数100 MHzでは最大84 MHz BW、1 GHzでは最大160 MHz BWです。この制限は受信側の条件です。
収録・再生・データ保存
X310＋OBXの本体メモリ方式で収録・再生できる時間は、どのくらいですか？
160 MHz BW/ch・2 chの場合、各チャネルの収録時間は最長約0.67秒、保存できる再生波形は約0.34秒分が計算上の目安です。
- 収録の例：CH0とCH1で同時に収録し、各チャネルに約0.67秒分までのデータを保存できます。収録時間は、この範囲内で指定します。この帯域幅での受信は、RX中心周波数500 MHz超が条件です。
- 再生の例：CH0とCH1に各チャネル約0.34秒分までの波形を保存し、2 chで同時に再生できます。保存した波形は繰り返し再生できます。
使用チャネル数などの条件が同じなら、IQレートを半分にすると、指定できる最長の収録時間も、保存できる再生波形の長さも、計算上2倍になります。
使用チャネル数を半分にした場合も、同じように2倍になります。
使用チャネル数とIQレートを両方とも半分にすると、指定できる最長の収録時間も、保存できる再生波形の長さも、計算上4倍になります。
収録のみ、または再生のみで使用する場合の、現在のアプリの容量計算に基づく目安です。上限付近まで収録・再生した実機確認結果ではありません。
実際に設定できるIQレートには機種・構成による制限があります。詳しい計算条件は「本体メモリの計算方法と前提」をご確認ください。
外付けSSDは何に使いますか？
収録データの退避や受け渡しに使います。
同期・位相・LO共有
外部LOを分配せずに、チャネル間の位相同期ができますか？
X310のUBX・OBX構成は、外部LOを分配せずにチャネル間の位相同期に対応します。複数台では共通の10 MHz・PPSをOctoClockで分配し、時刻指定による周波数設定などの同期設定をそろえます。OctoClockを接続するだけで位相差が自動的にゼロになるわけではありません。
UBX・OBXとも、1 GHz未満で位相同期を使用する場合は、ドーターボードのクロックを既定の50 MHzから20 MHzに設定する必要があります。
チャネル間には位相差が残るため、位相差の校正が必要です。周波数や温度などによる変化、再設定後の再現性を含め、使用する構成で確認します。メーカー資料の同期機能と、当社システムでの確認済み実績は区別します。
比較表は「電源再投入後の初期位相差の再現性」という定義で判定し、UBX・OBXとも未確認のため「—」としています。LO共有端子の有無とシンセサイザ同期の対応は区別します。当社では連続動作中の位相ドリフトは未評価です。
接続・給電・機器構成
USRPのイーサネットポートの通信速度や使用条件は？
本システムはイーサネット接続で構成します。標準構成のXGフレーバーでは、SFP+のポート0・ポート1は、どちらも10 GbEです。
仕様と対応条件
基本仕様を詳しく確認する。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。
| 受信周波数範囲 | 10 MHz〜8.4 GHz🔗 |
|---|---|
| 送信周波数範囲 | 10 MHz〜8.4 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 160 MHz BW🔗 X310＋OBX 最大瞬時受信帯域幅 / chの条件 中心周波数10〜500 MHzでは84 MHz BW。 |
| 最大瞬時送信帯域幅 / ch | 160 MHz BW🔗 |
| 受信チャネル数 | 2🔗 X310＋OBX 受信チャネル数の条件 同じ160 MHz BWボードを2枚搭載した構成。 |
| 送信チャネル数 | 2🔗 X310＋OBX 送信チャネル数の条件 同じ160 MHz BWボードを2枚搭載した構成。 |
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | ○🔗 |
| 送信チャネルごとのRF周波数設定 | ○🔗 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜31.5 dB |
| 受信ゲイン設定ステップUHDの設定ステップ。 | 0.5 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜31.5 dB |
| 送信ゲイン設定ステップUHDの設定ステップ。 | 0.5 dB |
| PC接続方式 | 1 / 10 GbE🔗 |
同時収録再生
○は対応する構成があることを示します。全帯域・全チャネル同時の保証ではありません。
| ストリーミング収録 ＋ ストリーミング再生 | ○🔗 X310＋OBX ストリーミング収録 ＋ ストリーミング再生の条件 機器側の全二重通信に対応。実際の転送帯域は接続構成による。 |
|---|---|
| ストリーミング収録 ＋ 本体メモリ再生 | ○混在方式と本体メモリ同士の同時動作条件を見る X310＋OBX ストリーミング収録 ＋ 本体メモリ再生の条件 混在方式の帯域・チャネル数は、PC・接続・SSD・FPGA構成と合わせて個別に確認します。本体メモリ方式同士の上限を、そのまま適用するものではありません。 |
| 本体メモリ収録 ＋ ストリーミング再生 | ○混在方式と本体メモリ同士の同時動作条件を見る X310＋OBX 本体メモリ収録 ＋ ストリーミング再生の条件 混在方式の帯域・チャネル数は、PC・接続・SSD・FPGA構成と合わせて個別に確認します。本体メモリ方式同士の上限を、そのまま適用するものではありません。 |
| 本体メモリ収録 ＋ 本体メモリ再生 | ○本体メモリ方式同士の同時チャネル数を見る X310＋OBX 本体メモリ収録 ＋ 本体メモリ再生の条件 本体メモリ方式同士の同時動作には、チャネル数・FPGA構成の条件があります。 |
| 本体メモリ同士の同時チャネル数 | 収録1＋再生1 |
同期
周波数・時刻の同期と、初期位相差の再現性を区別します。 初期位相差の再現性は位相差がゼロという意味ではありません。連続動作中の位相ドリフトは未評価です。同期と初期位相差の再現性の違いを見る
| 外部10 MHz基準入力 | ○🔗 |
|---|---|
| 外部PPS入力 | ○🔗 |
| GPSDO | オプション🔗 |
| 外部LO入力 | ×🔗 X310＋OBX 外部LO入力の条件 外部LO共有端子なし。シンセサイザ同期とは別。 |
| LO出力・共有 | ×🔗 X310＋OBX LO出力・共有の条件 外部LO共有端子なし。シンセサイザ同期とは別。 |
| 複数台の周波数・時刻同期 | ○🔗同期の詳細 |
数値未掲載・未確認・対象外の項目（2件）
| 受信チャネル間の初期位相差の再現性 | — |
|---|---|
| 送信チャネル間の初期位相差の再現性 | — |
RF受信性能
入力上限は損傷を避けるための制限。測定に適した入力レベルとは別です。
| RF入力上限レベル | −15 dBm🔗 |
|---|---|
| RF入力インピーダンス | 50 Ω🔗 |
| RF入力コネクタ | SMA🔗 |
| 雑音指数（NF） | ＜4 dB @ 1 GHz🔗 X310＋OBX 雑音指数（NF）の条件 ゲイン31.5 dB。 |
| 入力IP3（IIP3） | 12〜19.5 dBm🔗 X310＋OBX 入力IP3（IIP3）の条件 600 MHz〜1.5 GHz未満、ゲイン0 dB。 |
数値未掲載・未確認・対象外の項目（5件）
| 推奨RF入力上限レベルメーカーが入力上限と分けて公表している場合に掲載。 | — |
|---|---|
| フルスケールに達する入力レベル | — |
| 受信ゲイン整定時間 | — |
| 受信DCオフセット | — |
| 受信イメージ抑圧性能 | — |
RF送信性能
出力やひずみの値は、周波数・ゲイン・補正条件と合わせて確認します。
| RF出力レベル（メーカー公表値） | ＞＋20 dBm @ 1 GHz🔗 X310＋OBX RF出力レベル（メーカー公表値）の条件 Typical。帯域別の値は出典参照。 |
|---|---|
| RF出力インピーダンス | 50 Ω🔗 |
| RF出力コネクタ | SMA🔗 |
| 出力IP3（OIP3） | 28〜30 dBm @ 0.5〜2 GHz🔗 X310＋OBX 出力IP3（OIP3）の条件 ゲイン31.5 dB・測定値。 |
| 送信イメージ抑圧性能 | ＜−33 dBc🔗 X310＋OBX 送信イメージ抑圧性能の条件 残留イメージ。10 MHzトーンオフセット・UHD補正適用。 |
数値未掲載・未確認・対象外の項目（6件）
| 送信位相雑音 | — |
|---|---|
| 送受信間アイソレーション | — |
| 送信ゲイン整定時間 | — |
| LO漏れ | — |
| 非高調波スプリアス | — |
| 出力雑音密度 | — |
設置・運用条件
USRP本体の仕様です。PC・SSD・付属品の重量などは含めません。
| 外形寸法 | 277 × 218 × 39 mm🔗 X310＋OBX 外形寸法の条件 筐体。メーカー記載順。 |
|---|---|
| 本体重量 | 2.24 kg🔗 X310＋OBX 本体重量の条件 OBX-160を2枚搭載。 |
| 電源方式 | ACアダプター(12 V DC)🔗 |
| 消費電力 / 電源定格 | 50〜60 W🔗 X310＋OBX 消費電力 / 電源定格の条件 FPGA・動作条件による。 |
| 動作温度範囲 | 0〜40 ℃🔗 |
| ラック搭載 | ○・1U（別売キット）🔗 X310＋OBX ラック搭載の条件 別売1Uラックマウントキットを使用。X300/X310を1台または2台搭載可能。 |
数値未掲載・未確認・対象外の項目（1件）
| 冷却方式 | — |
|---|
仕様・構成・アクセサリの出典
- Ettus Research：X310＋OBX 製品・アクセサリ ↗
- UHD公式マニュアル：X310＋OBXの構成・運用 ↗
- UHD公式マニュアル：X310＋OBXの構成・運用 ↗
- OBX-160仕様書 p.12（2025年9月版）🔗
- OBX-160仕様書 p.13（2025年9月版）🔗
- OBX-160仕様書 p.5（2025年9月版）🔗
- OBX-160仕様書 p.6（2025年9月版）🔗
- OBX-160仕様書 p.9（2025年9月版）🔗
- Ettus OBX仕様・位相同期条件 / the receiver path has 84 MHz🔗
- Ettus OBX仕様・位相同期条件 / the OBX 160 transmitter path has 160 MHz🔗
- Ettus OBX仕様・位相同期条件 / Specifications🔗
- Ettus OBX仕様・位相同期条件 / Receive: TX/RX or RX2🔗
- Ettus OBX仕様・位相同期条件 / Frequency Range: 10 MHz - 8.4 GHz🔗
- Ettus OBX仕様・位相同期条件 / Transmit: TX/RX🔗
- Ettus OBX仕様・位相同期条件 / Independent receive and transmit LO🔗
- Ettus X300/X310 / Option: USRP X300/X310 Rackmount🔗
- UHD X3x0マニュアル / Ref Clock (10 MHz or other frequency)🔗
- UHD X3x0マニュアル / Setup Clocking🔗
- UHD X3x0マニュアル / Comparative features list🔗
- UHD X3x0マニュアル / Motherboard clock🔗
- UHD X3x0マニュアル / Internal GPSDO🔗
- UHD X3x0マニュアル / PPS - Pulse Per Second🔗
- X300/X310仕様書（2024年1月版） / p.2🔗
- X300/X310仕様書（2024年1月版） / p.1🔗
- Ettus X310製品仕様 / On-board 1GB DDR3🔗
- 基板実装型GPSDO（OCXO）の製品情報・使用写真の出典（Ettus Research） ↗
- OctoClock CDA-2990の製品情報・使用写真の出典（Ettus Research） ↗
- アクセサリの掲載根拠：メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗。2026年10月9日確認。
