1 chから始める、USB接続の収録再生
USRP B200搭載RF収録再生システム
ソフトウェア無線機（USRP）とPCを組み合わせたRF収録再生システムです。
- 70 MHz〜6 GHzのRF信号を収録・再生
- ストリーミング方式で、48 MHz BW × 1 chの信号を収録・再生
- 収録可能時間
- 約4時間
- 10 MHz BW
- 約2時間
- 20 MHz BW
- 約56分
- 48 MHz BW
- ノートPCとUSB接続し、測定場所へ持ち運び可能
- オプションのGPSDOで、時刻・周波数の基準が必要な測定に対応
- RF周波数範囲
- 70 MHz〜
6 GHz - 収録・再生
帯域幅／ch - 48 MHz BW
- チャネル数
- RX 1 ch /
TX 1 ch
お届けするシステム構成
B200と制御PCを、設定済みのシステムでお届け。
USRP、PC、SSDと収録再生ソフトウェアを組み合わせ、必要な動作条件を確認してお届けします。
- USRP
- B200
- PC構成
- ノートPC（以下は構成例）
- CPU
- AMD Ryzenシリーズ / Intel Coreシリーズ
- メモリ
- 8 GB
- 保存用SSD
- NVMe SSD 1 TB
- 画面
- 14インチ
- USRPとの接続
- USB 3.0（Type-A） × 1
- USRPの電源
- USBバスパワー、またはACアダプター。GPSDO（OCXO）搭載時はACアダプターが必須です。
- ソフトウェア・設定
- 収録再生ソフトウェア、データビューア、Ubuntu Linux、ドライバーを設定してお届けします。
- 操作資料
- 日本語の技術・操作マニュアル（電子版）
掲載内容は構成例です。納品する機器・ソフトウェアと構成は、お見積もりに明記します。
収録再生方式
ストリーミング方式で収録・再生します。
受信したIQデータをPCのSSDへ保存し、保存したIQデータをUSRPへ転送してRF再生します。本体メモリ方式には対応していません。
- 帯域・チャネル数
- 48 MHz BW × 1 ch
収録可能時間の目安
| 帯域幅／ch | 1 ch収録 |
|---|---|
| 48 MHz BW | 約56分 |
| 40 MHz BW | 約1時間 |
| 24 MHz BW | 約1時間 |
| 20 MHz BW | 約2時間 |
| 10 MHz BW | 約4時間 |
送信しながら、同時に収録
保存した波形をRF信号として再生しながら、受信信号を収録できます。
実際の画面で見る使い方
用途に合わせて構成を選ぶ
選べるオプション。
PC内蔵の収録用4 TB SSD増設
PCの内蔵NVMe SSDを増設し、長時間のRF収録に必要な保存容量を確保します。
48 MHz BW・1 chで約4時間38分収録可能。
増設4 TB全量使用時。標準搭載の1 TBは合算していません。
データ退避用の高速外付けSSD
収録済みデータを外付けSSDへ退避し、内蔵SSDの空き容量を確保します。
測定現場からの持ち帰りや、解析用PCへの受け渡しに利用できます。

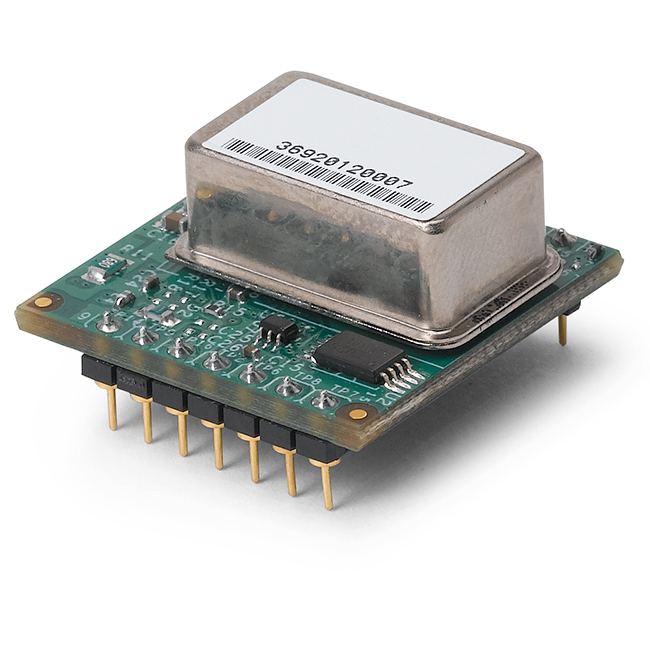

基板実装型GPSDO（TCXO） ↗
型番：783454-01
オプションGPSを基準にした10 MHz・PPSによる周波数・時刻同期。
TCXO型はUSBバスパワーに対応。外部10 MHz入力とは搭載状態を含めて選択します。
基板実装型GPSDO（OCXO） ↗
オプションGPSを基準にした周波数・時刻同期を追加。
搭載時はACアダプターが必須です。外部10 MHz入力とは搭載状態を含めて選択します。

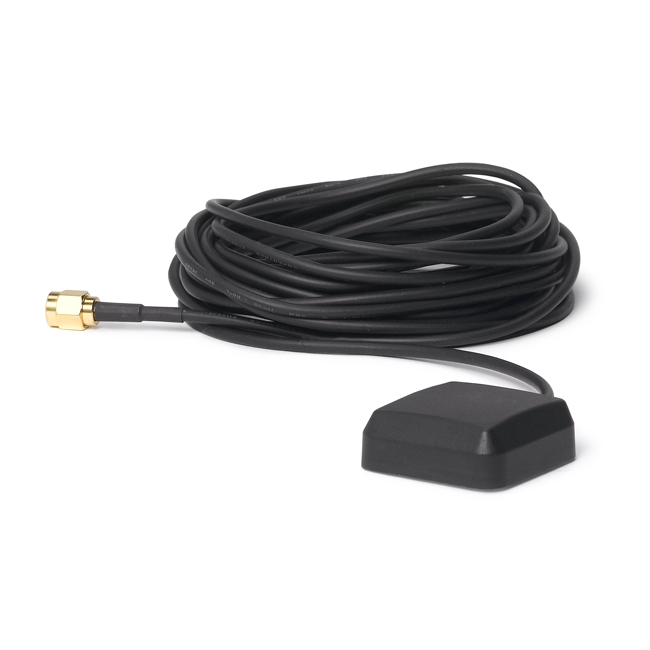

5 VアクティブGPSアンテナ ↗
型番：783480-01
オプション基板実装型GPSDO（TCXO／OCXO）で衛星信号を受信するためのアンテナ。
GPSDOを追加した場合に使用。設置場所と受信条件を確認します。
この機種のポイント
GPSDOを追加できる1 ch構成
オプションの基板実装型GPSDOで、周波数・時刻の基準をGPSに合わせる構成を選べます。
高調波・低調波による受信応答に注意
入力信号とは異なる周波数にも、信号が観測されることがあります。目的の信号と取り違えないよう、奇数倍・奇数分の1の周波数に関係する応答にも注意が必要です。
内部校正時に信号が出力される場合があります
再生開始前や送信周波数の変更時に、内部校正に伴う一時的な信号が出力される場合があります。評価対象へ入れたくない場合は、外部RFスイッチなどによる遮断を検討します。
実機で確かめた性能
現在、実機での動作確認を進めています。結果はこのページで順次公開します。
掲載前の条件（帯域・チャネル数・収録時間など）についても、ご相談いただければ個別にお答えします。
ご相談・お見積もり
B200の構成を相談する。
用途やご希望を、分かる範囲でお知らせください。PC・SSD・オプションも含めてご案内します。
選定の前に
この機種のよくあるご質問。
帯域・チャネル数・中心周波数
収録・再生できる帯域幅とチャネル数は？
48 MHz BW・1 chの収録・再生に対応しています。
B200は2 chの収録・再生に対応していますか？
B200は1 ch構成です。2 chが必要な場合は、B210が候補です。B210の1 ch時の帯域幅は1チャネルあたり48 MHz BWで、2 ch時の帯域幅は1チャネルあたり24 MHz BWです。受信側・送信側それぞれの2 chは中心周波数を共有します。
掲載するRF帯域は、SSDへの連続収録・再生性能を保証するものではありません。PC・接続・SSDと設定をそろえて確認します。
収録・再生・データ保存
保存データ量と収録時間は、どう計算しますか？
48 MHz BW・1 ch、I・Q各16 bitでは、48 × 1.25 × 4 × 1 ＝ 240 MB/sです（IQレート60 MS/s）。
標準搭載SSDは1 TBですが、保存に使える空き容量を800 GBとした例では、800,000 MB ÷ 240 MB/s ÷ 60＝約55.6分、目安は約56分です。増設4 TBの全量を保存に使える場合は約4時間38分です。実際はOSや既存データを除いた空き容量で変わります。増設4 TBの計算に標準1 TBは合算していません。
これらは容量からの計算値であり、連続動作の実測値やバッテリー持続時間ではありません。
収録と再生を同時に行えますか？
ストリーミング方式で、送信しながら同時に収録できます。受信・送信の帯域とチャネル数を合わせて、接続・PC・SSDの性能を確認します。
「2チャネル同時」と「収録しながら再生」は別の条件です。個別の収録・再生の確認結果は、送受信同時動作の最大性能を示すものではありません。
同時動作時の帯域・チャネル数は構成ごとに確認します。最大帯域・全チャネルでの同時動作を保証するものではありません。
本体メモリ方式に対応していますか？
本システムの本体メモリ収録・再生方式の対象外です。PCのSSDとの間で転送するストリーミング方式を使用します。
外付けSSDは何に使いますか？
収録データの退避や受け渡しに使います。
同期・位相・LO共有
GPSDOと外部10 MHzは切り替えて使えますか？
GPSDOを搭載したまま外部10 MHz基準を使用することはできません。どちらを使用するか、構成時に選定します。
外部10 MHz基準を使用する場合は、GPSDOを物理的に取り外す必要があります。
RF入出力・信号品質
入力レベルの上限は？
RF入力上限は−15 dBmです。上限以下でも、ゲインや信号の条件によって飽和することがあるため、波形を確認して調整します。
強い信号が入ることが想定される場合はUSRP入力前でアッテネータにより減衰させてください。受信ゲインを下げる操作だけで、RF端子への過大入力を防ぐことはできません。
帯域外の信号が、入力とは異なる周波数に現れることはありますか？
受信回路の特性により、帯域外の信号が入力とは異なる周波数に現れ、目的の信号と取り違える場合があります。使用周波数と周辺信号の周波数・レベルに応じて影響を確認し、RF入力フィルターなどを含めて構成を検討します。
再生開始前や送信周波数の変更時にも、信号が出ますか？
内部校正に伴い、再生データとは別の一時的な信号が出力される場合があります。出力の条件と対策は、共通FAQをご覧ください。
RF性能表に数値がない項目は、未測定という意味ですか？
数値が掲載されていない項目は、このページで参照しているメーカー仕様書などで数値を確認できていない項目です。当社で未測定という意味を示すものではありません。当社のRF特性の実測値は、この表には掲載していません。
メーカー仕様と、当社による収録・再生の動作確認は別の情報です。当社の確認状況は「実機で確かめた性能」をご覧ください。
接続・給電・機器構成
B206mini-iとはどう選び分けますか？
携帯性を重視する場合はB206mini-i、内蔵GPSDOを追加したい1 ch構成ではB200が候補です。2 chが必要な場合はB210をご検討ください。
GPSDOを付けてもUSB給電だけで使えますか？
GPSDO（OCXO）搭載時は、USRPへの外部電源としてACアダプターが必須です。GPSDO（TCXO）はUSBバスパワーで使用できます。
仕様と対応条件
基本仕様を詳しく確認する。
機器単体の仕様と、各方式の適用条件を掲載しています。各値の🔗から出典へ移動できます。— は未確認・対象外を表します。
| 受信周波数範囲 | 70 MHz〜6 GHz🔗 |
|---|---|
| 送信周波数範囲 | 70 MHz〜6 GHz🔗 |
| 最大瞬時受信帯域幅 / ch | 56 MHz BW（アナログ帯域幅）。収録・再生：48 MHz BW・1 ch🔗56 MHzと48 MHz・24 MHzの違い |
| 最大瞬時送信帯域幅 / ch | 56 MHz BW（アナログ帯域幅）。収録・再生：48 MHz BW・1 ch🔗 |
| 受信チャネル数 | 1🔗 |
| 送信チャネル数 | 1🔗 |
| 受信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜76 dB |
| 受信ゲイン設定ステップUHDの設定ステップ。 | 1.0 dB |
| 送信ゲイン設定範囲UHDのゲイン設定範囲。RF回路の実利得とは区別します。 | 0〜89.8 dB |
| 送信ゲイン設定ステップUHDの設定ステップ。 | 0.2 dB |
| PC接続方式 | USB 3.0🔗 B200 PC接続方式の条件 PC側：USB Type-A。USRP側：USB Type-B。 |
数値未掲載・未確認・対象外の項目（2件）
| 受信チャネルごとのRF周波数設定RFの中心周波数を独立に設定できるか。デジタル周波数シフトとは別です。 | — |
|---|---|
| 送信チャネルごとのRF周波数設定 | — |
同時収録再生
○は対応する構成があることを示します。全帯域・全チャネル同時の保証ではありません。
| ストリーミング収録 ＋ ストリーミング再生 | ○🔗 B200 ストリーミング収録 ＋ ストリーミング再生の条件 機器側の全二重通信に対応。実際の転送帯域は接続構成による。 |
|---|---|
| ストリーミング収録 ＋ 本体メモリ再生 | × |
| 本体メモリ収録 ＋ ストリーミング再生 | × |
| 本体メモリ収録 ＋ 本体メモリ再生 | × |
数値未掲載・未確認・対象外の項目（1件）
| 本体メモリ同士の同時チャネル数 | — |
|---|
同期
周波数・時刻の同期と、初期位相差の再現性を区別します。 初期位相差の再現性は位相差がゼロという意味ではありません。連続動作中の位相ドリフトは未評価です。同期と初期位相差の再現性の違いを見る
| 外部10 MHz基準入力 | ○🔗🔗GPSDOと外部10 MHzの選択条件を見る B200 外部10 MHz基準入力の条件 GPSDOを搭載したまま外部10 MHz基準は使用できません。使用する場合はGPSDOの物理的な取り外しが必要です。 |
|---|---|
| 外部PPS入力 | ○🔗 |
| GPSDO | オプション🔗GPSDO搭載時の外部10 MHzの制約を見る |
| 外部LO入力 | ×🔗 B200 外部LO入力の条件 外部LO用端子なし。 |
| LO出力・共有 | ×🔗 B200 LO出力・共有の条件 外部LO用端子なし。 |
| 複数台の周波数・時刻同期 | ○🔗同期の詳細 |
数値未掲載・未確認・対象外の項目（2件）
| 受信チャネル間の初期位相差の再現性 | — |
|---|---|
| 送信チャネル間の初期位相差の再現性 | — |
RF受信性能
入力上限は損傷を避けるための制限。測定に適した入力レベルとは別です。
| RF入力上限レベル | −15 dBm🔗 |
|---|---|
| RF入力インピーダンス | 50 Ω🔗 |
| RF入力コネクタ | SMA🔗 |
| 雑音指数（NF） | ＜8 dB🔗 B200 雑音指数（NF）の条件 Typical。 |
| 入力IP3（IIP3） | −20 dBm🔗 B200 入力IP3（IIP3）の条件 Typical NF条件。 |
数値未掲載・未確認・対象外の項目（5件）
| 推奨RF入力上限レベルメーカーが入力上限と分けて公表している場合に掲載。 | — |
|---|---|
| フルスケールに達する入力レベル | — |
| 受信ゲイン整定時間 | — |
| 受信DCオフセット | — |
| 受信イメージ抑圧性能 | — |
RF送信性能
出力やひずみの値は、周波数・ゲイン・補正条件と合わせて確認します。
| RF出力レベル（メーカー公表値） | ＞10 dBm（代表値）🔗 B200 RF出力レベル（メーカー公表値）の条件 メーカー仕様書の単チャネルRF性能の代表値です。UHDマニュアルの外部接続端子表にある＋20 dBm maxとは項目が異なります。周波数・波形・設定によって出力は変わります。 |
|---|---|
| RF出力インピーダンス | 50 Ω🔗 |
| RF出力コネクタ | SMA🔗 |
数値未掲載・未確認・対象外の項目（8件）
| 送信位相雑音 | — |
|---|---|
| 出力IP3（OIP3） | — |
| 送受信間アイソレーション | — |
| 送信ゲイン整定時間 | — |
| LO漏れ | — |
| 送信イメージ抑圧性能 | — |
| 非高調波スプリアス | — |
| 出力雑音密度 | — |
仕様・構成・アクセサリの出典
- Ettus Research：B200 製品・アクセサリ ↗
- UHD公式マニュアル：B200の構成・運用 ↗
- UHD公式マニュアル：B2x0のGPSDO・電源 ↗
- Ettus Research：GPSDOの選定・給電条件 ↗
- UHD B2x0マニュアル / GPSDO搭載時の外部10 MHz基準の制約🔗
- Ettus GPSDO選定ガイド / OCXO・TCXOの給電条件🔗
- Ettus USRP B200/B210仕様書 / RF Performance (single channel), Power Output, Typ.🔗
- Ettus B2x0仕様・ハードウェア資料 / SMA connectors should be torqued🔗
- Ettus B2x0仕様・ハードウェア資料 / All RF Ports are matched to 50 Ohm🔗
- UHD B2x0マニュアル / External Connections🔗
- UHD B2x0マニュアル / Changing the Master Clock Rate🔗
- UHD B2x0マニュアル / Frontend bandwidth🔗
- UHD B2x0マニュアル / Comparative features list - B200/B210/B200mini/B205mini/B206mini🔗
- UHD B2x0マニュアル / Automatic Clock Rate Setting🔗
- UHD B2x0マニュアル / Frontend tuning🔗
- UHD B2x0マニュアル / Proper Care and Handling🔗
- UHD B2x0マニュアル / Connect the USRP to the Host Computer🔗
- B200/B210仕様書 / p.2🔗
- B200/B210仕様書 / p.1🔗
- 基板実装型GPSDO（TCXO）製品写真・仕様（Ettus Research） ↗
- 5 VアクティブGPSアンテナ製品写真・仕様（Ettus Research） ↗
- アクセサリの掲載根拠：メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗ ／ メーカー掲載情報 ↗。2026年10月9日確認。
